Die thermischen Schneid- und Markierwerkzeuge sind auf der horizontalen X-Achse des Portalschneidsystems montiert. Zusammen mit der Y-Achse bildet sie einen frei beweglichen rechteckigen Arbeitsbereich. Der Achsabstand ist entscheidend für die Herstellung hochwertiger Werkstücke. Dies ist besonders wichtig bei runden Werkstücken; zu großer Achsabstand kann zu ovalen Werkstücken führen.

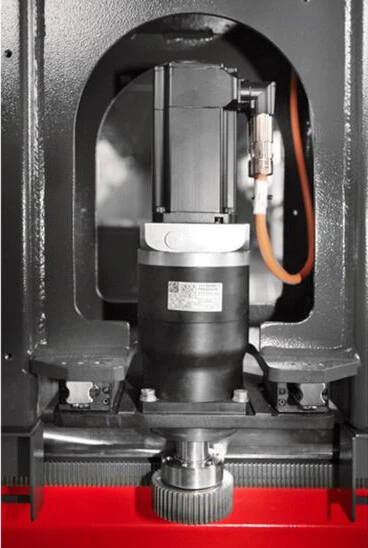

Eine Kombination aus Planetengetriebe und Zahnstangengetriebe ist eine geeignete Lösung, insbesondere für hochbelastete, langstreckenfähige und hochpräzise Linearbewegungen. SPN Applications arbeitete mit dem Kunden zusammen, um die optimale Konfiguration für beide Achsen zu finden. Um die Anforderungen beider Achsen zu erfüllen, sind eine einzige Zahnstange und ein Motor erforderlich. Die erforderlichen Unterschiede spiegeln sich in den unterschiedlichen Übersetzungsverhältnissen wider. Der Antrieb von SPN ist kreisförmig.
